LED-Armbänder und Controller einrichten
Identifizieren und testen Sie Ihren DMX433-Controller mit kompatiblen LED-Armbändern. Finden Sie passende Handbücher, DMX-Prüfungen und Fehlerhilfe.
Ermitteln Sie Ihren Controller
Diese Anleitung gilt für die unten aufgeführten Versionen des DMX433-Controllers. Es handelt sich nicht um eine Einrichtungsanleitung für alle RF-, 2,4-GHz- oder wiederaufladbaren Armbänder. Vergleichen Sie die Beschriftungen auf dem Bedienfeld mit dem in Ihrer Bestellung bestätigten Modell.

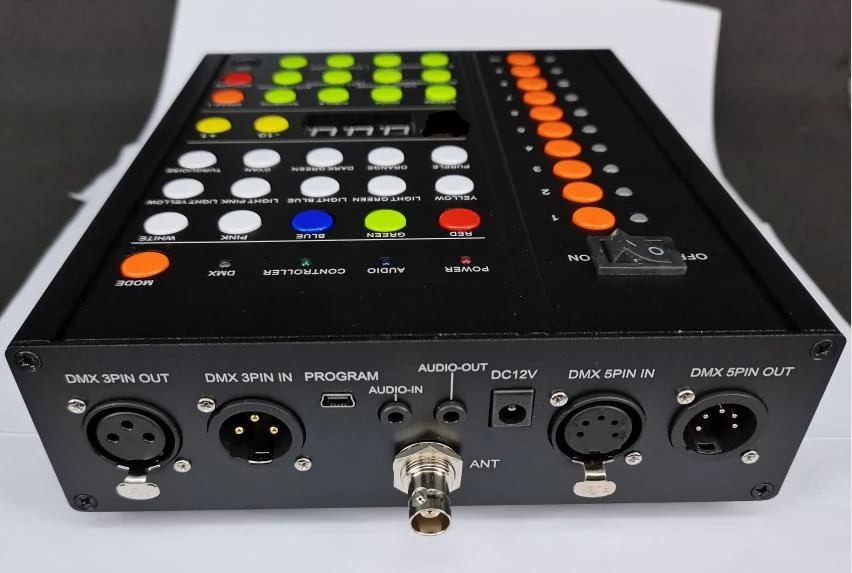

DMX433: 10 Zonen
Tasten „SPARE-1“ und „ACTIVATE“. Verwenden Sie die dazugehörige 10-Zonen-Bedienungsanleitung.
DMX433: 10 oder 20 Zonen
Tasten „SPARE“, „UNLOCK“ und „ACTIVATE“. Bestätigen Sie die angegebene Zonenanzahl und die Firmware.
Führen Sie den ersten Test durch
- Schließen Sie die Antenne an, bevor Sie den Controller einschalten. Rollen Sie das Kabel ab und positionieren Sie die Antenne gemäß den Angaben in den Handbüchern in einem Abstand von etwa 2 Metern zum Controller und zum Lichtpult.
- Verwenden Sie das für den Controller angegebene Netzteil. Legen Sie einige kompatible Armbänder bereit und befolgen Sie dabei die jeweiligen Modellanleitungen.
- Wählen Sie mit der MODE-Taste „CONTROLLER“ aus. Wählen Sie die Armbandzone aus und testen Sie zunächst eine Farbe, bevor Sie die Effekte testen.
- Testen Sie ACTIVATE, wenn Ihre Armbänder den Ruhemodus unterstützen. OFF schaltet das Licht aus, unterbricht aber möglicherweise nicht die Batterieversorgung.
- Testen Sie die benötigten Zonen und Lichtszenen am gesamten Veranstaltungsort, bevor Sie die Armbänder ausgeben.
Entfernen Sie bei Armbändern mit Batterie-Isolierstreifen den Streifen für den Test. Setzen Sie ihn danach nur wieder ein, wenn der Streifen bei Ihrem Modell zur Wiederverwendung vorgesehen ist.
DMX und Audiomodi
Bei DMX verbinden Sie den Ausgang des Lichtpults mit dem entsprechenden Eingang des DMX-Controllers und wählen Sie mit der MODE-Taste „DMX“ aus. Ein Lichttechniker muss die Startadresse und die Kanalzuordnung für die jeweilige Version überprüfen: Die Handbücher unterscheiden sich.
Im AUDIO-Modus werden der angegebene Audioeingang und das entsprechende Kabel verwendet. Stellen Sie den Eingangspegel so ein, dass die Anzeige auf die Musik reagiert. Dies bedeutet nicht, dass eine Bluetooth-Steuerung oder ein Mikrofon in jedem Armband vorhanden ist.
Fehlerbehebung
- Keine Reaktion: Überprüfen Sie die Aktivierung des Armbands, den Batteriestatus, den Controller-Modus, die ausgewählte Zone und die Kompatibilität. Vergleichen Sie das Armband mit einem Armband, von dem Sie wissen, dass es funktioniert.
- Störungen oder unerwartete Moduswechsel: Überprüfen Sie die Position der Antenne und wiederholen Sie den Test vor Ort.
- Falscher DMX-Effekt: Prüfen Sie Eingang, Modus, Startadresse und genaue Kanalzuordnung; testen Sie jede Funktion einzeln.
- Programmieren Sie die Zonen nur dann neu, wenn die Armbänder dies unterstützen und das modellspezifische Verfahren bestätigt wurde. Lagern Sie die betroffene Charge separat.
- Wiederaufladbare Modelle erfordern eigene Ladeanweisungen. In diesen Bedienungsanleitungen für die Steuergeräte werden weder ein universelles Ladegerät noch eine Ladezeit angegeben.
Sehen Sie sich die Videoanleitungen an
Vom offiziellen WristbandFactory-Kanal. Ton und Untertitel bleiben in der Originalsprache. Prüfen Sie, ob die gezeigten Geräte Ihrem gelieferten Modell entsprechen.
Vorführung des DMX-Controllers
Sehen Sie sich an, wie der Controller und das Lichtpult zusammenarbeiten. Beziehen Sie sich für Anschlüsse und Kanaleinstellungen auf das entsprechende Handbuch.
Ein Armband auf eine neue Zone umprogrammieren
Eine praktische Demonstration des Zonenwechsels bei kompatiblen, programmierbaren Armbändern. Halten Sie die umzuprogrammierende Charge getrennt.
Vergleichen Sie die LED-Armbandmodelle
Es gibt mehrere Armbandausführungen, die mit einem Controller kompatibel sind. Bitte überprüfen Sie bei Ihrer Bestellung die Kompatibilität für jedes Modell.
Individuell angesteuerte Lichtmuster
Erweiterte Lichtmuster benötigen ein kompatibles System und eine geplante Anordnung der Armbänder. Die gewöhnliche Zonensteuerung ermöglicht keine individuelle Pixeladressierung.
Eine Zone bei einem kompatiblen Modell ändern
Programmieren Sie nur Armbänder neu, bei denen die Unterstützung dieser Funktion bestätigt wurde. Isolieren Sie die betroffene Charge und befolgen Sie die für Ihren Controller geltende Vorgehensweise.
- Halten Sie bei der abgebildeten Version mit SPARE-Taste die Taste für die Zielzone und die SPARE-Taste etwa zwei Sekunden lang gleichzeitig gedrückt. Warten Sie, bis das Bestätigungsblinken erscheint, und testen Sie dann die Farben in der neuen Zone.
- Hat Ihr Bedienfeld eine SPARE-1-Taste, befolgen Sie das zugehörige Handbuch. Gehen Sie nicht davon aus, dass dieselben Tasten oder Abläufe für jeden Controller gelten.
Laden Sie die Originalhandbücher herunter
Die Anleitungen auf der Website entsprechen der von Ihnen gewählten Sprache. Die PDF-Dateien zum Herunterladen behalten ihre ursprüngliche Sprache und die modellspezifischen Abbildungen bei.
